Geïntegreerde procescontrole bij Renishaw

Slim meten en sturen voor foutloze, geautomatiseerde productie

Op TechniShow 2026 presenteerde Renishaw geïntegreerde meetoplossingen voor de maakindustrie. Op de stand ontdekten bezoekers de drie belangrijkste productgroepen: metrologie, encoders en additive manufacturing. De Equator X-500 stond centraal: een dual-method meetsysteem dat gebruikers per toepassing de optimale inspectiemethode laat kiezen.

Proceszeker onbemand produceren zonder afkeur

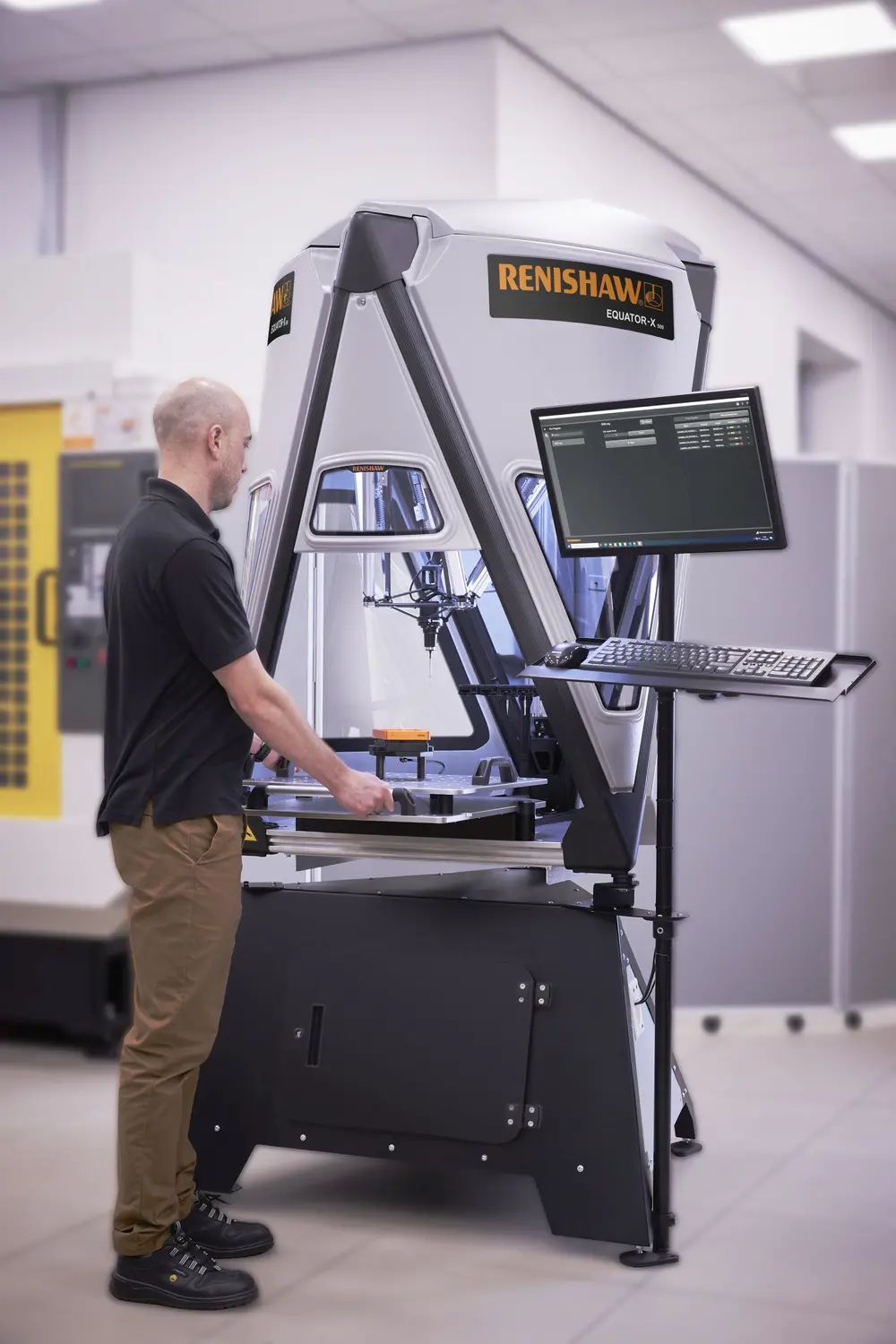

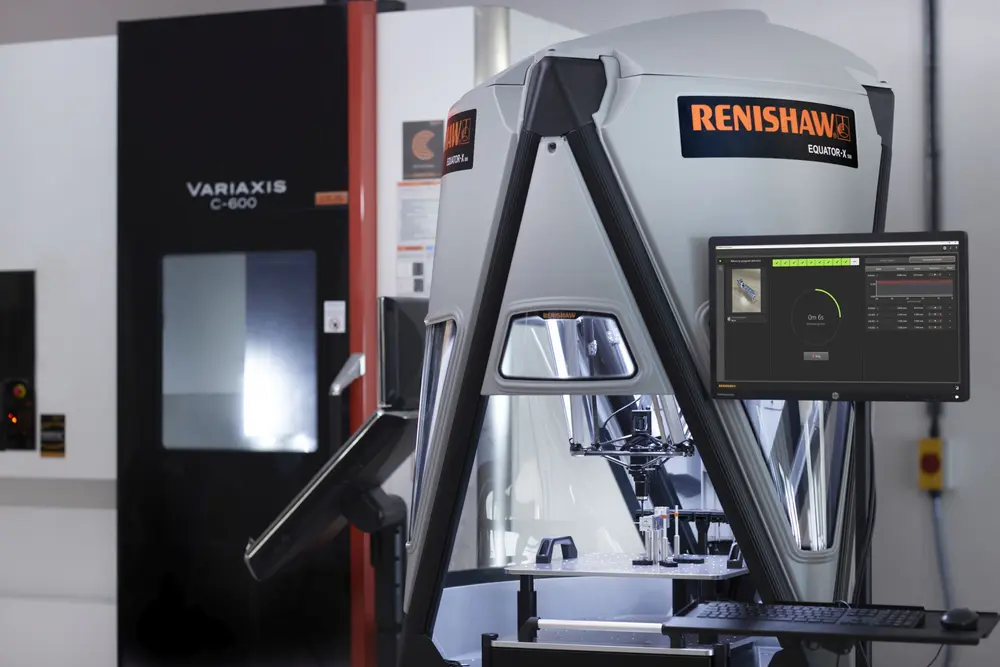

Tijdens TechniShow presenteerde Renishaw oplossingen die inspelen op actuele vraagstukken met betrekking tot proceszeker onbemand produceren zonder afkeur. De presentatie van de Equator X-500 vormde hierin het hoogtepunt. Dit meetsysteem combineert twee inspectiemethoden in één platform en is ontwikkeld voor gebruik op of nabij de bewerkingsmachine.

In Absolute-mode functioneert het systeem als een snelle CMM met scansnelheden tot 250 mm/s en een nauwkeurigheid volgens ISO 10360-2 van 2,1 micrometer + L/300. Deze modus is geschikt voor kleinere en middelgrote series met veel variatie waarbij geen referentieonderdeel nodig is.

In Compare-mode ligt de nadruk op hoge snelheid en repeteerbaarheid bij grote aantallen identieke onderdelen. Met scansnelheden tot 500 mm/s en een repeteerbaarheid van ±2 micrometer blijft het systeem stabiel functioneren onder wisselende temperatuuromstandigheden.

De hexapodconstructie met zes lineaire motoren en gescheiden aandrijf- en meetframe minimaliseert dynamische vervorming. Koolstofvezelcomponenten en geïntegreerde thermische compensatie dragen bij aan stabiele meetprestaties in een productieomgeving.

Stijve hexapodconstructie

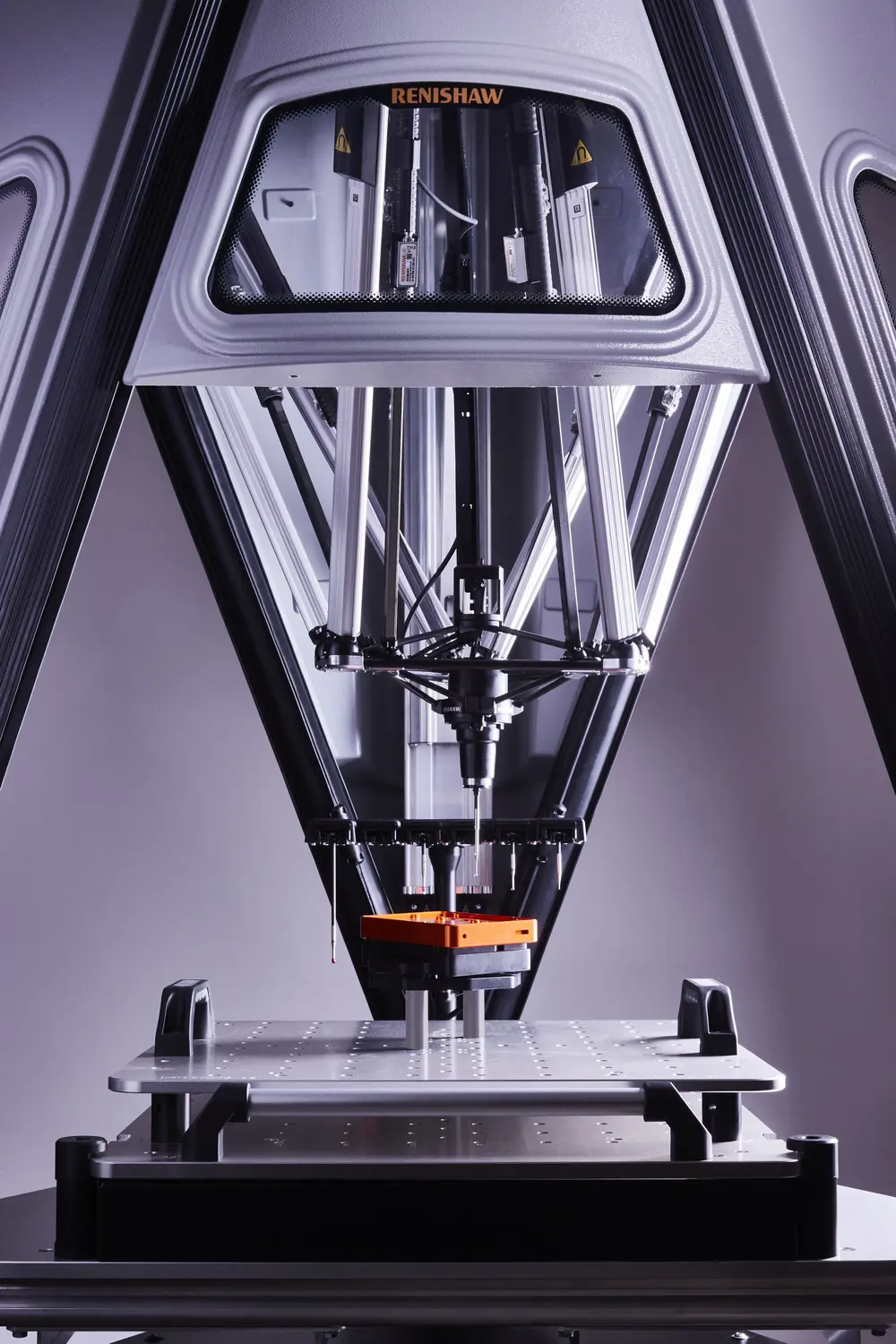

De Equator X-500 is opgebouwd rond een dynamisch stijve hexapodconstructie met zes lineaire motoren. Deze aandrijvingen zijn direct gekoppeld aan het beweegbare platform waardoor de krachten uitsluitend in trek- of drukrichting worden overgebracht. Dit voorkomt dynamische vervormingen die optreden bij veel traditionele drie-assige CMM-systemen.

De aandrijf- en meetframes zijn onafhankelijk van elkaar opgebouwd wat optimale bewegingssnelheid mogelijk maakt zonder concessies op het vlak van de meetnauwkeurigheid.

De gehele aandrijving is boven het werkgebied geplaatst wat het risico op vervuiling door koelmiddel of spanen beperkt en de prestaties in een productieomgeving ten goede komt.

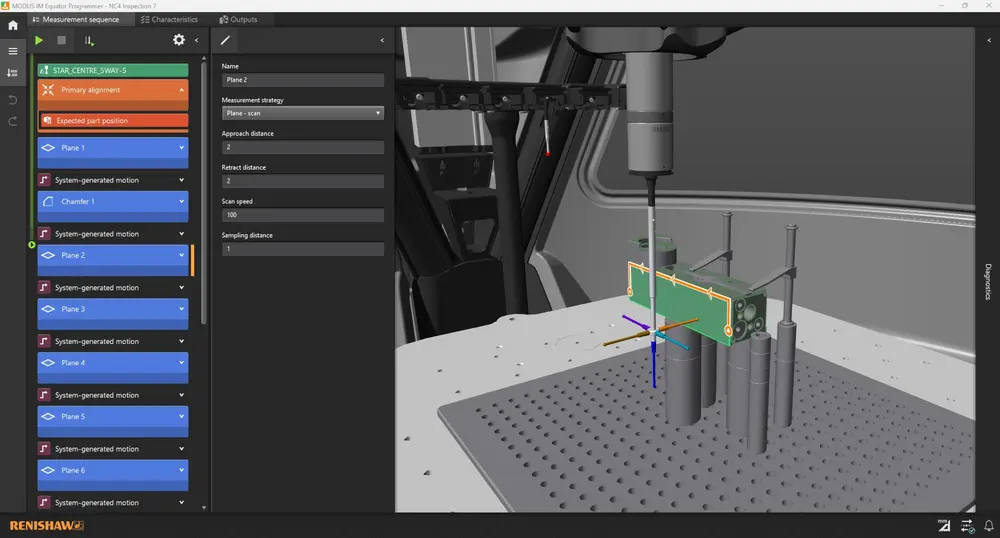

Intuïtieve userinterface

De Equator X-500 wordt standaard geleverd met de Modus IM softwareomgeving. Deze biedt een intuïtieve gebruikersinterface en uitgebreide mogelijkheden voor programmering, rapportage en bediening. Complexe meettaken kunnen daardoor eenvoudig worden geprogrammeerd en uitgevoerd wat de inzetbaarheid van het systeem vergroot, ook voor minder ervaren operators.

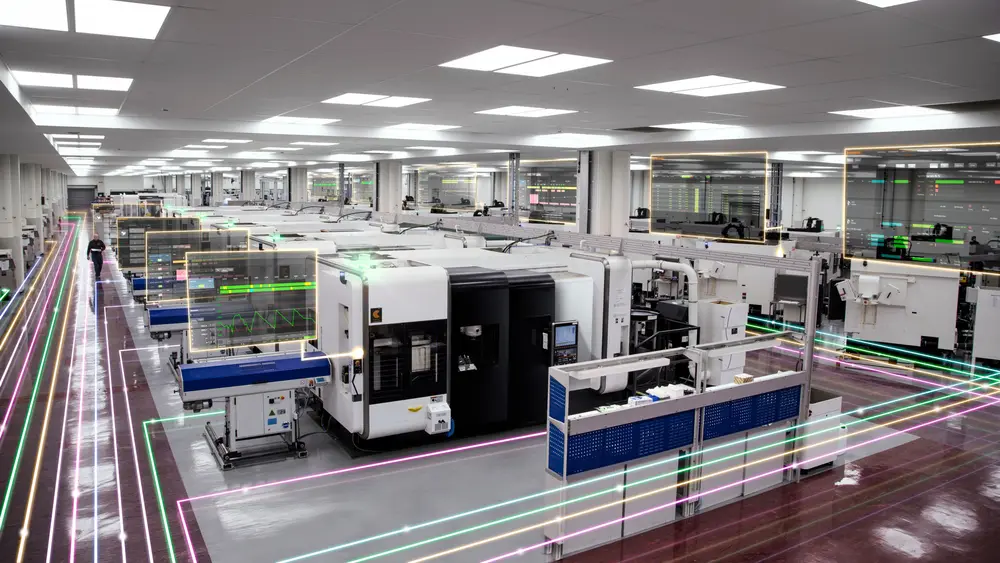

Renishaw Central: platform voor controle van productiedata

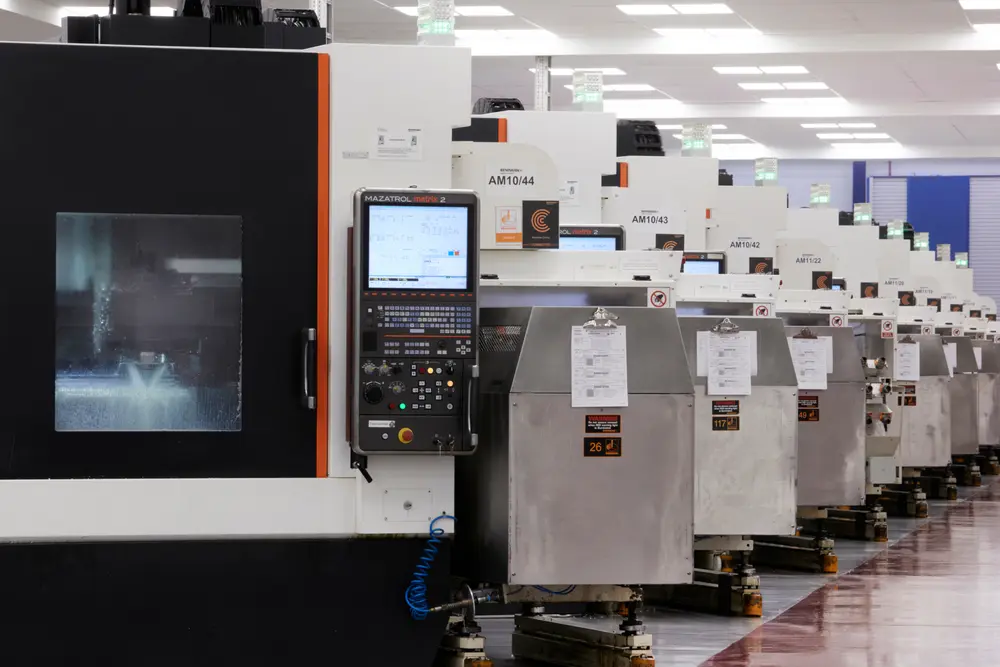

Naast hardware presenteerde Renishaw ook Renishaw Central, een dataplatform dat meet- en procesgegevens centraal verzamelt en analyseert. In combinatie met de module voor Intelligent Process Control ontstaat een gesloten regelkring tussen meten en bewerken.

Meetresultaten van bijvoorbeeld de Equator-systemen kunnen worden gebruikt om de bewerkingsmachine automatisch bij te sturen. Daarmee verschuift kwaliteitscontrole van een controlestap achteraf naar een integraal onderdeel van het productieproces.

Op het automatiseringsplein demonstreerde Renishaw dit principe met twee systemen, een Equator 300 en een Equator 500. Hier wordt getoond hoe meet- en procesdata kunnen worden ingezet om geautomatiseerde productieprocessen stabieler, flexibeler en efficiënter te maken in een omgeving met toenemende complexiteit.

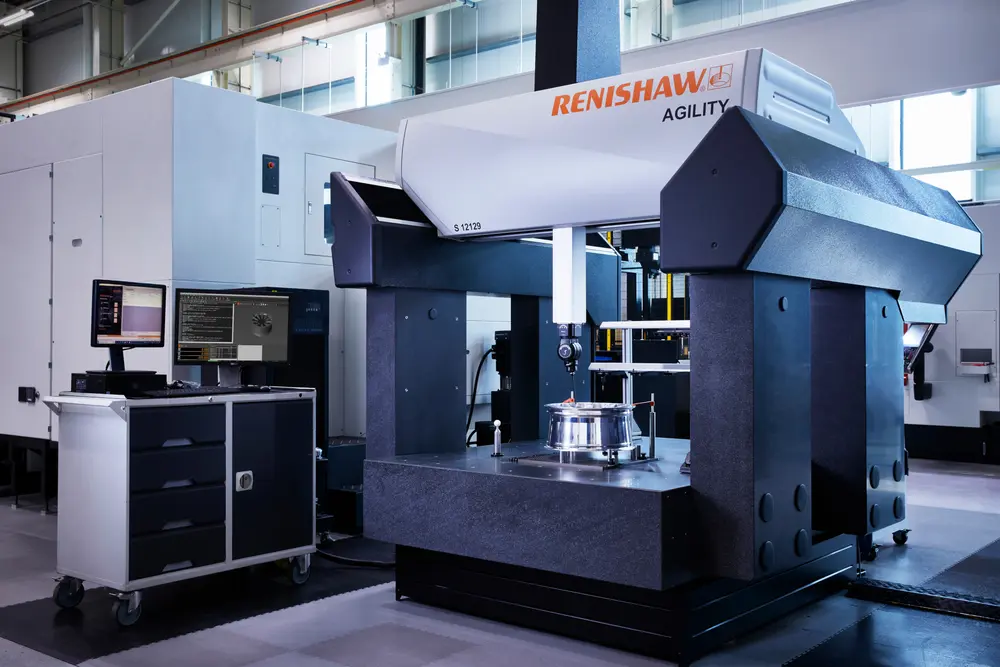

AGILITY® CMM’s met 5-assige REVO® technologie

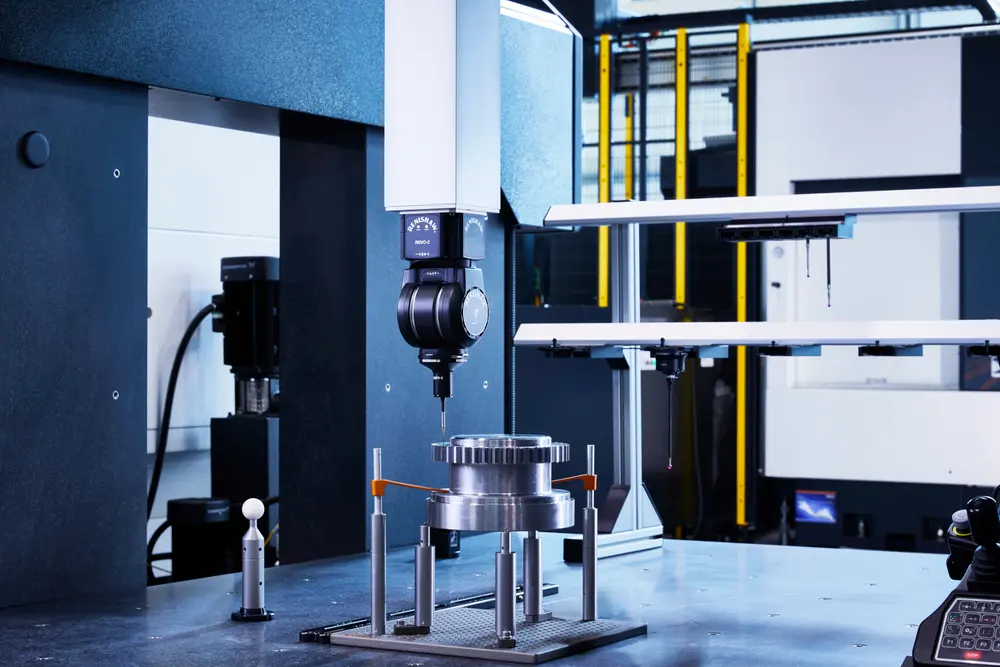

Ook toonde Renishaw een werkende AGILITY (type S12129).

Het AGILITY CMM-gamma helpt om de capaciteit en kwaliteit van de productie te verhogen met geheel geïntegreerde dimensiemeting en inspectie van oppervlakteruwheid. Van de toegepaste hoogwaardige materialen en componenten tot de volledige optimalisatie van 5-assige meettechnologie, de AGILITY CMM's vormen een snelle oplossing met hoge prestaties op de werkvloer of in het meetlab.

AGILITY CMM's brengen de vernieuwende technologie en hoogwaardige productie samen die Renishaw een ongeëvenaarde reputatie hebben gegeven van innovatie in de meest veeleisende industriële sectoren. De machines zijn ontworpen om alle voordelen te bieden van het REVO 5-assige multisensor meetsysteem, waaronder:

• 15% tot 50% besparing op cyclustijden, vergeleken met 3-assige meetsystemen
• Geïntegreerde inspectie van dimensies en meting van oppervlakteruwheid
• Oneindig positioneren voor superieure toegang tot vormen

FORTiS™ gesloten optische encoders voor bewerkingsmachines

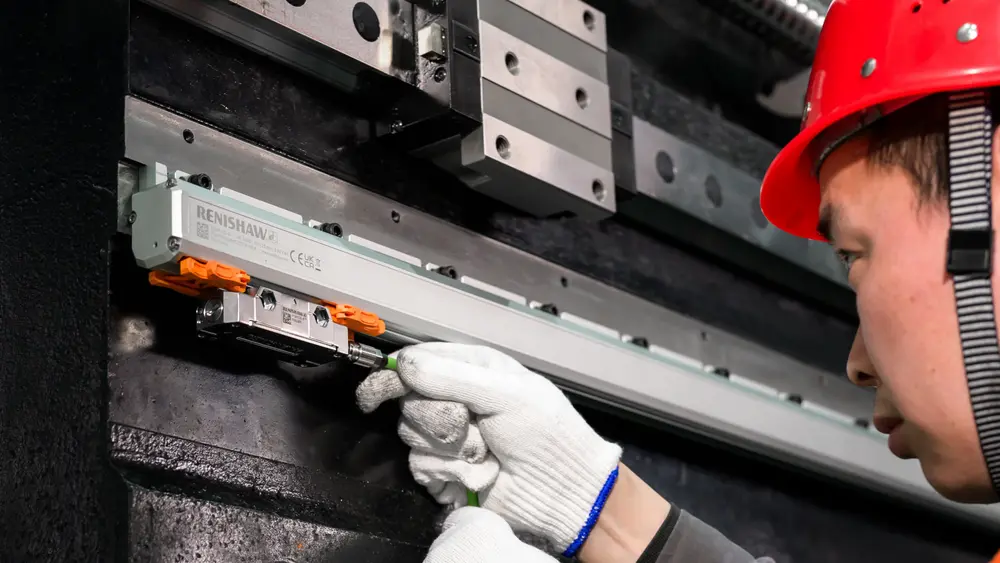

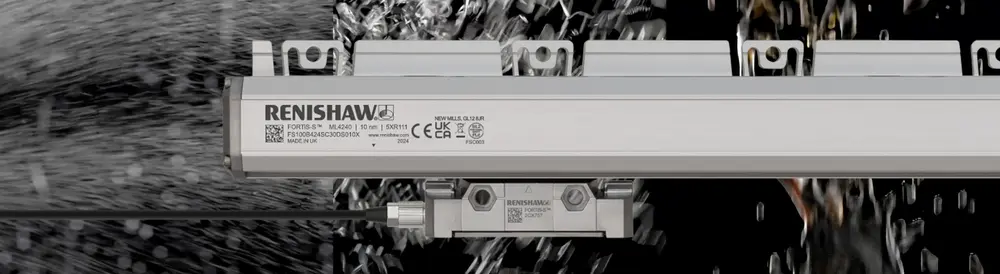

Bij de FANUC bewerkingsmachine op de stand werd de FORTiS gesloten optische encoder onder de aandacht gebracht.

Deze integreert de door de industrie beproefde RESOLUTE™ absolute encodertechnologie van Renishaw en heeft een buitengewoon robuust gesloten ontwerp. Ze voeren hoogwaardige metingen uit onder de zwaarste omstandigheden waarin ze aanzienlijke voordelen bieden ten opzichte van conventionele systemen, bijvoorbeeld door hun superieure afdichting (volgens IP64) en minder luchtlekkage.

Additive Manufacturing systemen

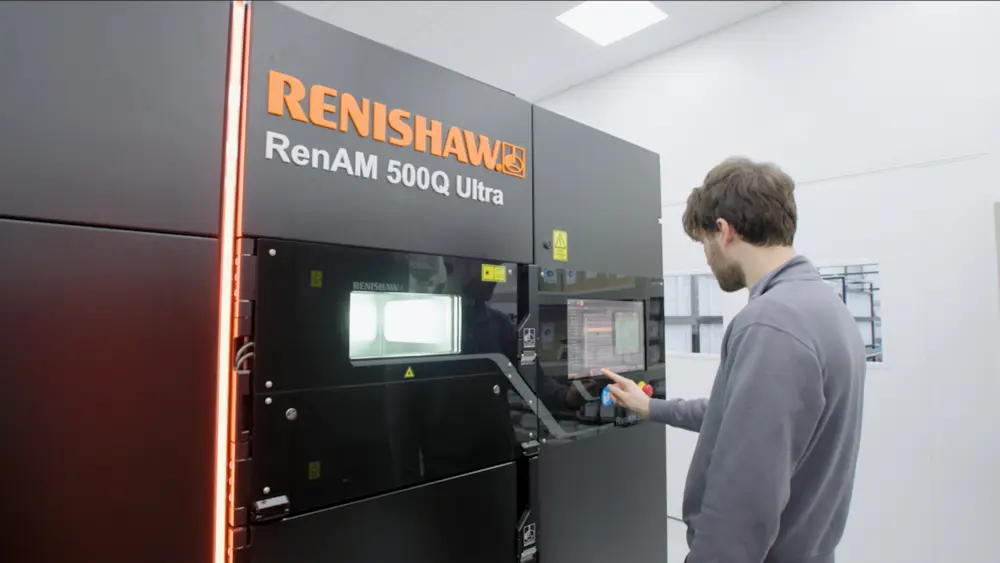

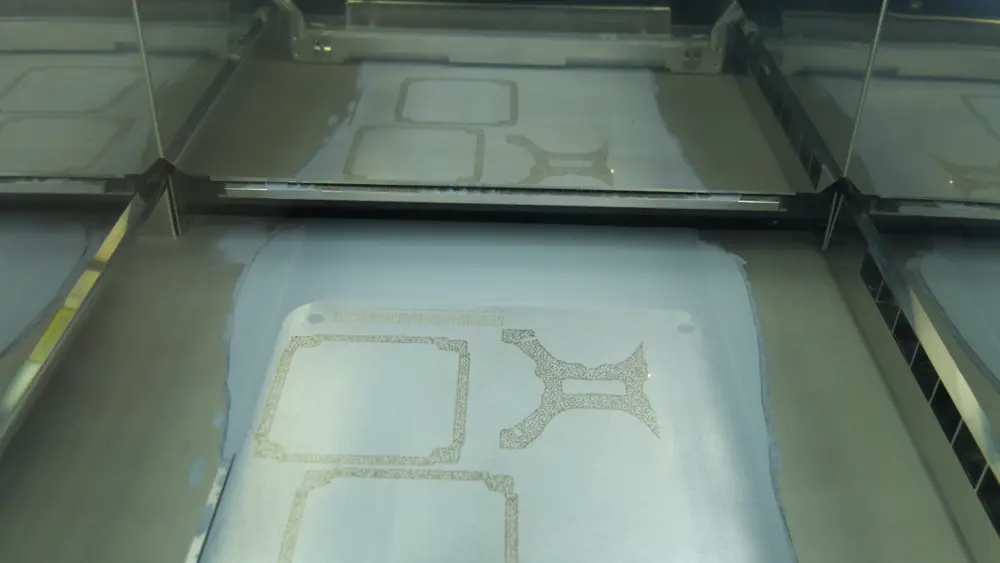

Renishaw maakt ook systemen voor 3D-metaalprinten en toonde op de stand een machine uit de RenAM 500 serie, die een compleet platform biedt om een AM-toepassing op te schalen.

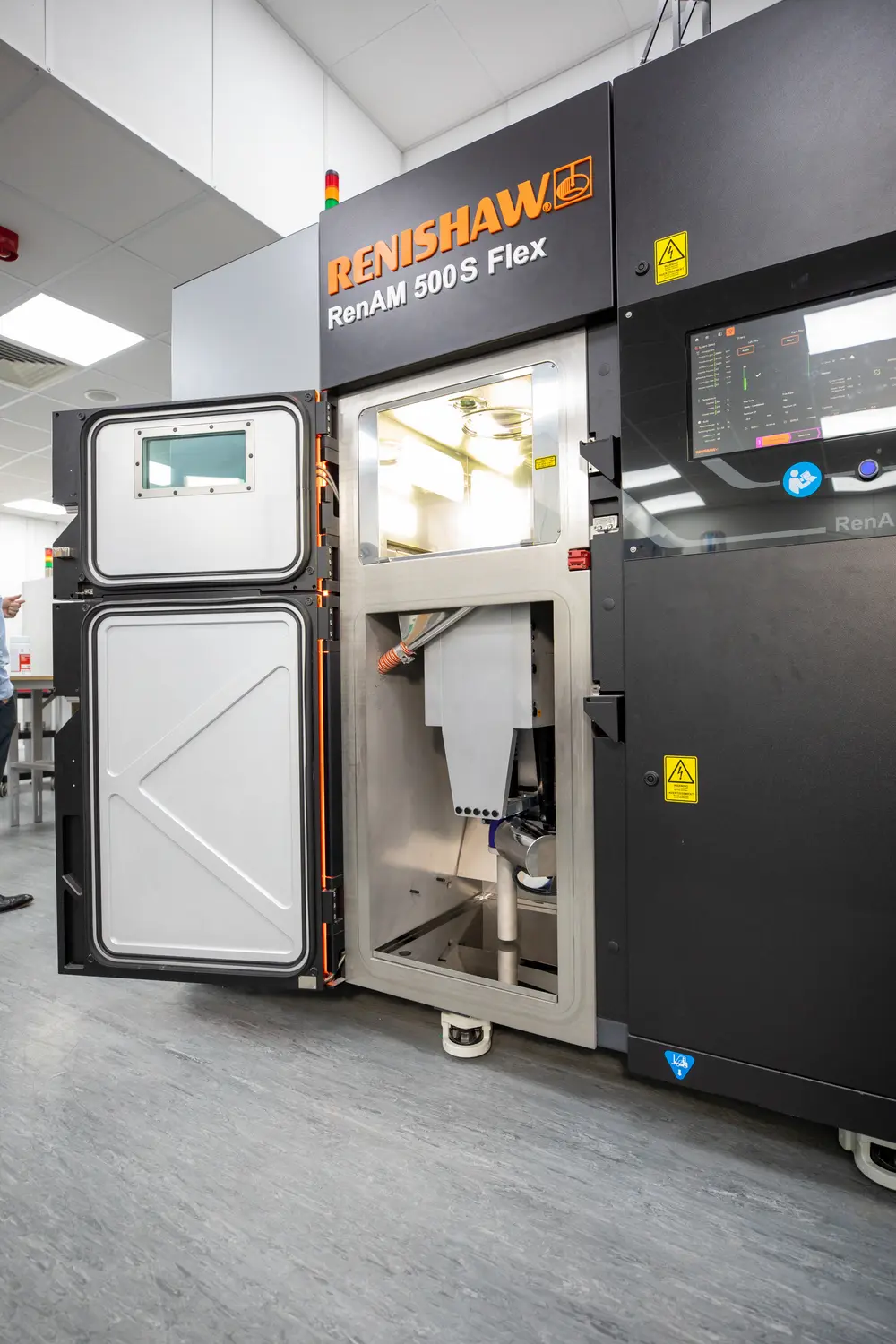

Te configureren met één (500S) of vier (500Q) krachtige lasers van 500 W en automatische of flexibele (Flex) poeder- en afvalverwerking. Gebruikt dezelfde toonaangevende gasstroming, veiligheid en nauwkeurige digitale optieken van beproefde materialen voor het hele traject naar volumeproductie.

De serie RenAM 500 heeft een bouwvolume van 250 mm x 250 mm x 350 mm.
